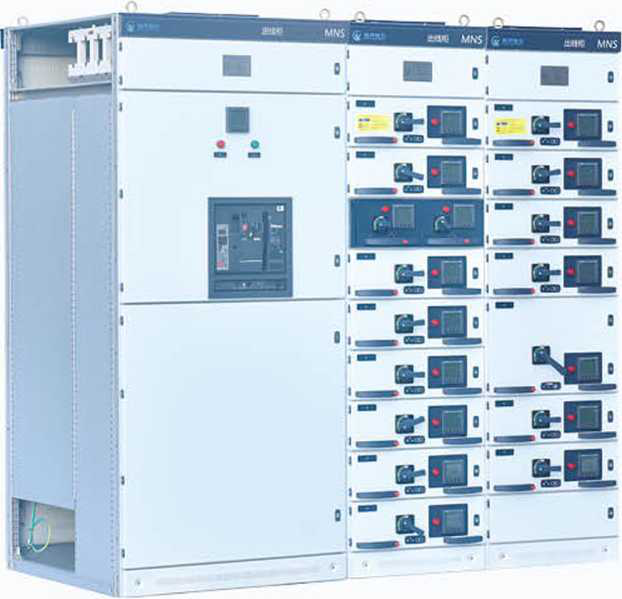

MNS低壓抽出式開關柜

2021-01-19


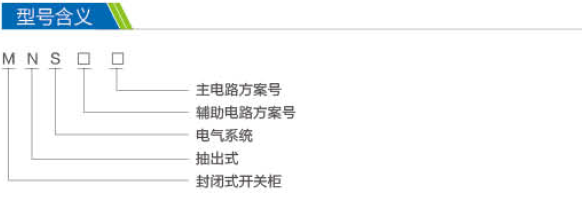

概述：

MNS系統是我公司引進瑞士ABB公司制造技術的產品，為工廠組裝式低壓開關柜裝置，技術標準符合 GB7251.1, IEC439-1, VDE0660第500部分，BS5486第1部分，UTE63-410.作為船用的產品還符合 LIOYD* S REGISTER 船用標準。

MNS系統低壓開關柜包括固定技術和抽屜技術，選用材料又分鋼板結構技術和塑料結構技術。后者技術水平達到九十年代國際水平。

MNS系統能適應各種供配電的需求，能廣泛用于陸用，電站，核電站，船用，石油平臺等各種工礦企業配電系統。


產品特點：

設計緊湊：以較小的空間能容納較多的功能單元。

結構通用性強、組裝靈活。以25mm為模數的C型型材能滿足各種結構形式、防護等級及使用環境的要求。

采用標準模塊設計：分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，用戶可根據需要任意選用組裝。以200余種組裝件可以組裝不同方案的柜架結構和組成固定分隔或抽屜單元。

安全性：大量采用高強度阻燃型的工程塑料組件，有效的加強防護安全性能。

技術性能高：主要參數達到當代國際水平。

壓增場地：三化程度高，可大大壓埴儲存和運輸預制件的場地。

裝配方便：不需要特殊復雜工具。

基本參數：

電氣性能

.額定絕緣電壓：690V/AC;

額定工作電壓：400V/AC;

額定沖擊耐受電壓：8kV；

額定頻率：50-60HZ；

主母線最大工作電流：6300A；

主母線短時耐受電流：100kA；

主母線峰值耐受電流：220kA；

配電母線（垂直母線）最大工作電流：1200（2000A）；

配電母線（垂直母線）短時峰值電流：176kA；

防護等級：IP30~IP54。

使用條件：

周圍空氣溫度不高于+40°C,不低于-5°C,并且24h平均溫度不高于+35°C;

周圍空氣清潔，相對濕度在最高溫度為+40°C時不超過50%,在較低溫度時允許有較高的相對濕度，例如+25°C時為90%,但應考慮到由于溫度變化可能會偶然產生適度的凝露;

戶內使用，海拔高度不超過2000m；

在無星著搖動和沖擊震動的地方；

污染等級：3級；

抗震烈度：8級；

開關柜運輸和儲存過程中的溫度可在-25°C至55°C范圍之間，在短時間內（不超過24h）溫度可達到+70°C;

若上述使用條件不能滿足時，應由用戶和制造廠協商解決。

開關柜類型：

動力中心柜(PC)

采用固定安裝抽出式開關，電流從630A到6300A的各種高分?jǐn)嗳菪牵鄻?gòu)先進及智能化的斷路器。

功率因數自動辛曜柜(MDS-J),電動機控制中心柜(MCC)

抽屜式

由大小抽屜組裝而成，各回路主開關采用高分?jǐn)嗨軞嗦菲骰蛐D(zhuǎn)式帶垮斷器的員荷開關。

固定式

MCC柜功能單元采用固定式安裝插入式塑殼斷路器的方式，既具有明顯斷點且增強安全性，同時又具有固定式柜可靠性好的優勢。功能單元用鋼板分隔, 互相獨立，單元皓構緊湊，容量大，功能強。各類型功能單元可以在一個柜體內單一組裝，也可以混合組裝，其有效高度為72E,可根據方案自由組合。

抽屜類型：

有五種標準尺寸，都是以8E (200mm) 高度為基準：

8E/4：在8E高度空間組裝4個抽屜單元。

8E/2：在8E高度空間組裝2個抽屜單元。

8E：在8E高度空間組裝1個抽屜單元。

16E：在16E (400 mm)高度空間組裝1個抽屜單元。

24E：在24E (600 mm)高度空間組裝1個抽屜單元。

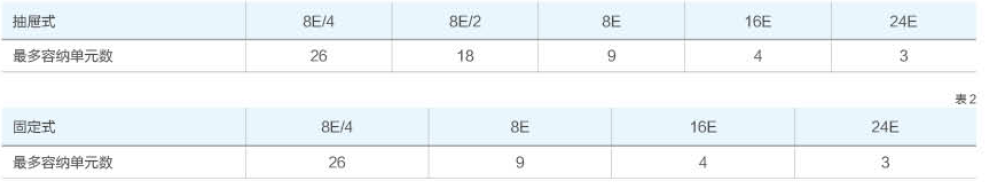

五種抽屜單元可在一個柜體中作單一組裝,也可用作混合組裝，一個柜體中作單一組裝最多容納固定單元數見表1。

固定式類型：

標準尺寸，都是以8E (200 mm)高度為基準：

8E：在8E高度空間組裝1個單元。

16E:在16E (400 mm)高度空間組裝1個單元。

24E：在24E (600 mm)高度空間組裝1個單元。

8E/2：在8E高度空間組裝2個單元。

8E/4：在8E高度空間組裝4個單元。

各單元可在一個柜中作單一組裝，也可作混合組裝，一個柜體中作單一組裝最多容納抽屜單元數。見表2


柜體結構：

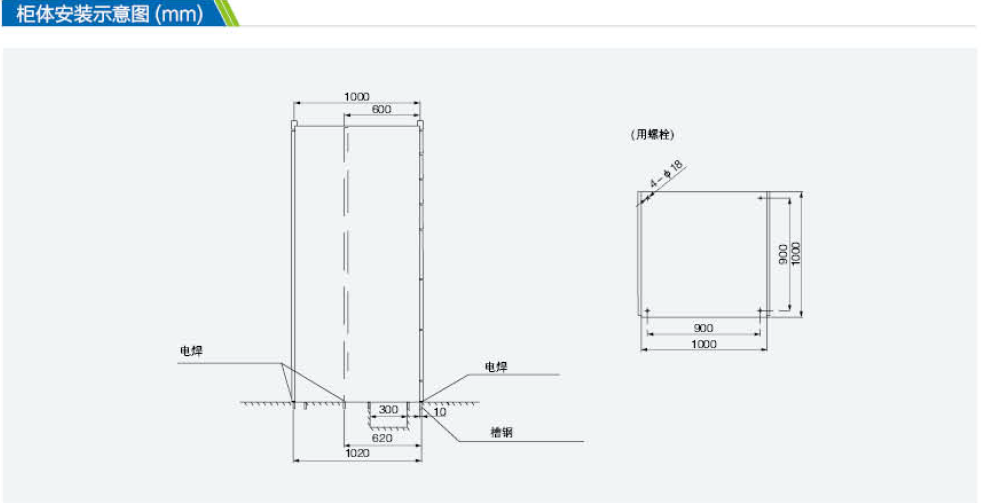

開關柜柜體基本結構是由C型型材裝配而成。C型型材是以E=25mm為模數安裝孔的鋼板彎制而成，采用自攻螺釘和8.8級螺栓組裝而成。全部柜架及內層隔板均作鍍鋅處理。四周門板，側板則作粉未噴涂，有效安裝高度為72E。柜體基本結構見圖2所示。拒體基本尺寸如表3所示。
